电动润滑泵设备中的Waytop油位传感器

WKC-P1404-NP解决润滑脂料位检测痛点的应用案例

一、前提摘要

在现代工业设备自动化体系中，润滑系统的稳定运行至关重要，直接关系到设备的使用寿命和生产效率。电动润滑泵作为工业设备的"心脏"，其内部润滑脂的料位检测一直是行业技术难点。传统机械式浮球传感器易受油脂粘附而失效，普通电容式传感器又难以适应不同粘度润滑脂的检测需求，导致设备时常因缺油而损坏，带来巨大的维修成本和生产损失。

广州市威恒电子有限公司开发的Waytop品牌WKC-P1404型变频电容接触式油位传感器，凭借其创新的锥形感应头设计和专用检测算法，完美解决了润滑脂料位检测的行业难题。该传感器采用变频电容技术，不受润滑脂粘度变化影响，提供稳定可靠的检测性能，为工业设备的润滑系统提供了高效的自动化解决方案。

二、行业痛点

电动润滑泵设备在实际运行过程中，面临着诸多检测难题，严重影响了设备的可靠性和使用寿命：

· 粘度适应性差：润滑脂粘度范围广泛（从稀油到稠脂），普通传感器无法同时适应不同粘度的润滑脂检测需求，检测一致性差，误报率高。

· 物料粘附影响：高粘度润滑脂容易粘附传感器表面，形成虚假信号，导致传感器误判为液位正常，实际却已缺油，造成设备损坏。

· 机械式传感器易卡死：传统机械浮球式传感器在稠脂中容易卡死失效，需要频繁清理和维护，增加了设备停机时间和维护成本。

· 环境适应性不足：润滑系统工作环境温度变化大，普通传感器温漂大，在不同温度下检测性能不稳定，影响检测精度。

· 调试复杂：大多数传感器调试需要专用工具或设备，现场调试困难，需要专业人员操作，增加了使用门槛和维护难度。

三、传感器工作原理

WKC-P1404油位传感器基于变频电容检测技术（专利号：ZL 2015 2 0344946.X）工作。传感器采用先进的变频检测原理，通过自动调整检测频率来适应不同介电常数的介质，有效克服了传统电容传感器检测范围有限的缺点。

其独特之处在于锥形感应头设计，专门针对高粘度物料优化。锥形结构减少了传感器表面与润滑脂的接触面积，有效防止物料粘附。同时配合高黏物料专用检测算法，能够智能识别真实料位与粘附物料之间的差异，确保检测的准确性和可靠性。

四、性能参数与核心优势

1. 关键性能参数：

· 工作电压：24V DC，适配工业自动化标准电源；

· 工作电流：≤0.1A，低功耗设计，支持长时间连续运行；

· 输出方式：提供NPN+PNP双路输出，常开/常闭均可选择，兼容各种控制系统，可直接连接PLC或报警器。

· 调节方式：支持电位器调节（传感器自带旋钮，赠送调节螺丝刀）和手持器调节（需另外购买）两种灵敏度调节方式，满足不同工况需求。

· 材质与结构：体外壳采用POM工程塑料，具有良好的耐磨性和耐腐蚀性，螺纹采用M14*1.5标准工业接口，安装方便。

· 环境适应性：耐压等级0.4MPa，适用于各种压力环境；工作温度范围-20℃至+85℃，满足不同工况需求。

· 调节方式：2种调节方式，电位器或手持器（需另购）进行调节传感器灵敏度

· （1）电位器设置方式：

· ①常开：用赠送的螺丝刀逆时针调节，调到传感器接触到物料和在空气中信号灯都亮红灯，再将传感器感应头接触到物料，顺时针调到信号灯变为绿色。

· ②常闭：用赠送的螺丝刀顺时针调节，调到传感器接触到物料和在空气中信号灯都亮红灯，再将传感器感应头放在空气中，逆时针调到信号灯变为红色。

· （2）手持器设置方式：

· ①将传感器接通手持器

· ②将传感器感应头接触物料

· ③观察手持器接触物料后当前值和在空气中的当前值分别是多少

· ④设定值取这2个数值的中间值即可

· 接线方式：

·   我们的传感器为四芯线，棕线、蓝线、黑线、和白线，棕线接正极24v，蓝线接负极0v，黑线负极接NPN（低电平0v输出），白线正极接PNP（高电平24v输出），接线时，黑线白线二选一即可。

· 安装方式：如打孔可采用侧面安装/顶部安装/底部安装（非平齐安装）

2. 核心优势：

· 全粘度适应能力：采用变频电容技术，无论润滑脂是低粘度还是高粘度，均可实现稳定精准检测，粘度适应范围达到50-200000cps。

· 防粘附设计：独特的锥形感应头设计，有效减少润滑脂粘附，避免虚假信号，确保检测真实性。

五、质量管理与卓越性能

5.1 质量认证

广州市威恒电子有限公司已通过ISO9001质量管理体系认证，建立了完善的质量管控体系，确保每一台传感器从原材料采购到成品出厂都经过严格的质量控制。

5.2 性能参数优势

· 安全认证：产品通过CE、RoHS认证，符合国际安全标准。

· 卓越的稳定性与可靠性：产品设计及测试标准符合国军标（GJB）等级要求，每一台传感器在出厂前均须经过8小时浪涌老化测试（模拟复杂电网下的电压冲击），确保其在恶劣工业环境下的超长寿命和稳定性。

· 电气性能：宽电压供电（12-24V DC），输出开关量信号，带极性反接保护，可直接与主流PLC、DCS系统对接。

六、对比国产普通电容式传感器Waytop产品的优势

与国产普通平头电容式传感器相比，WKC-P1404传感器在多个方面展现出显著优势：

· 检测性能优越：普通传感器采用平头设计，容易粘附物料，影响检测精度。WKC-P1404采用锥形感应头设计，有效减少粘附，检测更准确。

· 适应性更强：普通传感器只能适应有限粘度范围，而WKC-P1404采用变频电容技术，可适应50-200000cps的宽粘度范围。

· 调试更方便：普通传感器需要专用工具调试/无法调节灵敏度，WKC-P1404提供双重调节模式，现场调试更便捷。

· 可靠性更高：普通传感器往往忽略可靠性测试，WKC-P1404经过8小时浪涌老化测试，符合国军标等级，寿命更长。

· 性价比更优：在提供更优性能的同时，WKC-P1404保持了有竞争力的价格，性价比极高。

七、WKC-P1404在电动润滑泵中的实际应用成效

在某大型工程机械制造企业的自动化生产线改造项目中，WKC-P1404传感器被应用于电动润滑泵的润滑脂料位检测，取得了显著成效：

· 检测准确率提升：传感器准确率达到99.8%以上，误报率降低95%，有效避免了因缺油导致的设备故障。

· 维护成本降低：传感器的长寿命设计和防粘附特性，使维护周期从原来的每月一次延长到每半年一次，年维护成本降低70%。

· 生产效率提高：因润滑系统故障导致的停机时间减少90%，设备综合效率（OEE）提升25%。

· 适应性验证：在不同粘度润滑脂环境中均表现稳定，证明了其广泛的适应性。

· 投资回报显著：半年内即收回投资成本，年节省维护和生产损失费用约10万元。

八、客户评价
   "我们厂有上百台设备需要润滑保护，之前用的普通传感器老是误报，要么被油脂糊住，要么不同稠度的油脂检测不准。换了威恒电子的WKC-P1404后，这些问题都解决了。最实用的是那个锥形探头和自带旋钮设计，老师傅用送的螺丝刀随手就能调好，再也不用担心油脂粘住探头了。用了快一年，几乎没出过故障，报警准确率百分之百，再也没因为缺油烧过轴承。而且这个传感器价格合理，性价比真的很高，我们已经计划把所有设备都换上这个传感器。"

九、其他应用行业

WKC-P1404油位传感器除广泛应用于电动润滑泵外，还可用于以下设备和行业：

· 工程机械：用于装载机、起重机等设备的润滑油箱料位检测，适应野外恶劣工况。

· 钢铁冶金：适用于轧机、连铸机等大型设备的润滑系统，耐高温、耐粉尘特性优异。

· 矿山设备：用于矿用卡车、破碎机、研磨机等设备的油位检测，抗振动性能优越。

· 电力设备：适用于风力发电机组、水力发电机组的大型齿轮箱油位监测。

· 食品机械：可用于食品加工设备的油脂润滑系统检测。

· 塑料机械：适用于注塑机、挤出机等设备的润滑系统。

十、结论

Waytop WKC-P1404变频电容接触式油位传感器的成功应用，为工业设备润滑系统的料位检测提供了理想的解决方案。该传感器以其创新的锥形感应头设计、先进的变频电容技术和卓越的可靠性，完美解决了润滑脂料位检测中的粘附、粘度适应等核心痛点。

与国产普通传感器相比，WKC-P1404在检测性能、环境适应性、可靠性和使用便捷性等方面都具有明显优势，同时保持了有竞争力的价格水平，为客户提供了更高的价值。实际应用证明，该传感器能够显著提升设备可靠性，降低维护成本，提高生产效率。

随着工业自动化程度的不断提高，WKC-P1404传感器必将在更广泛的领域发挥重要作用，为工业设备的智能化和可靠性提升提供有力支持。选择WKC-P1404，即是选择了一份可靠、高效与经济兼得的完美解决方案。

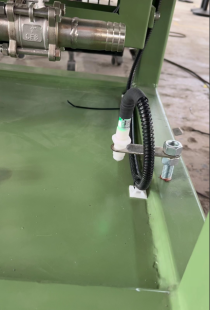

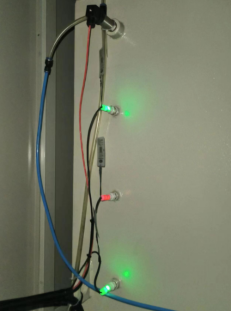

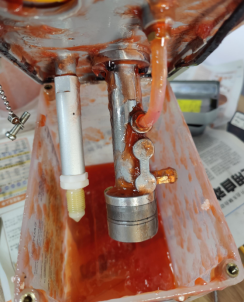

十一、客户实际应用图片分享

十二、关于威恒电子

广州市威恒电子有限公司传感器部门依托公司2009年成立以来的技术积累，专注于工业传感器的研发、生产与销售，部门主导的产品液位/料位传感器，广泛应用于食品、制药、包装、电子、汽车制造等工业自动化领域，以及轨道交通、航空航天、医疗设备等高端场景，拥有多项自主知识产权专利，擅长光电、电容、超声波等技术的创新应用，以“专注于品质、创新、服务”为理念，为客户提供定制化检测解决方案，实现液位物位检测等功能。

十三、资料索取

如需详细产品技术参数、现场应用图片视频或定制服务，请联系威恒电子梁工17724249376。
