润滑设备黄油泵锥形油位传感器WKC-P1404作缺油报警应用案例
一、黄油泵(润滑脂泵)应用非常广泛，几乎涵盖所有需要定期加注润滑脂的机械设备领域。工作过程中需要自动加注油，需要用到自动控制的液位开关，目前浙江某润滑设备厂家选的浮球液位开关就存在大大安全隐患，挂液误报无法正常运转，导致泵空转过热损坏，机械故障还会引发火灾，给工厂带来极大的经济损失。
在工程机械、钢铁冶炼、风电设备等领域，黄油泵(润滑脂泵)是核心润滑部件。但传统浮球液位开关存在严重隐患:
ý挂脂误报:黄油(NLGI 2级，粘度>100,000cP)粘附浮球，导致虚假油位信号
ý空转损坏:泵体持续干运转，电机过热损坏(某客户年更换泵体费用超￥20万)
ý火灾风险:空转摩擦引发高温，曾导致某钢厂输送带起火(损失￥50万+)
客户原使用XX品牌浮球开关，结果:
每月误报8-10次，单次维修成本¥5,000
●因润滑失效导致轴承损坏，年损失超 ¥80万元
二、用广州市威恒电子有限公司WAYTOP品牌WKC-P1404型号的扫频电容式锥形油位传感器（又名：液位计、油位开关、液位感应器）就成功解决了浮球误报带来的重大损失。
①专利技术突破(VS浮球开关)锥形免挂液设计(专利号:ZL 2015 2 0344946X）
对比项 WKC-P1404 传统浮球开关
检测原理 扫频电容式(动态适应粘度变化) 机械浮子结构
抗粘附能力 锥形POM探头免挂脂(专利设计) 浮球表面100%粘附黄油
调节方式 电位器+手持器双模式 不可调节
耐压等级 0.6MPa(适用高压润滑系统) 0.2MPa易爆裂
②规格参数
型号：WKC-P1404 检测对象：黄油、墨水、液体、粉剂、颗粒
环境温度：-25C~60℃ 防护等级：IP65 工作电压：DC12~24V
介质温度：-25C~85℃ 出线方式：直出线 设置方式：电位器或手持器
耐压：0~0.6Mpa LED显示：红色-电源指示、绿色-输出指示
保护：极反保护、过流保护 输出信号：最大输出100mA,NPN,PNP双路输出
③工作原理：
1. 产品概述
Waytop稳妥系列电容式料位/液位传感器，采用高频扫频电容检测技术，通过内部算法程序实时分析电容变化，实现对物料有无的精准测量。产品支持与全液晶手持器联动，可直观调节参数及灵敏度。
2. 核心检测原理
传感器基于介质介电常数变化引起电容值改变的原理工作:
●电极结构:传感器电极与待测物料构成电容系统的两极。
●电容形成:当电极接触物料时，电极-物料间形成等效电容，其容值由以下因素决定:
C:电容值
ε:物料介电常数
A:电极有效面积
*d*:电极与物料间距
●物料高度变化时，介电常数(ε)或接触面积(A)改变，导致电容值(9)实时变化，传感器通过高频扫频技术捕捉该信号。
3. 工作流程
①信号激励:内置MCU输出扫频信号至电极。
②电容检测:实时监测电极间电容值，并通过独有算法滤除干扰。
③信号输出:将电容变化量转换为标准开关量信号输出。
④人机交互:可选配手持器实时显示液位参数，支持灵敏度校准。
4. 技术优势
●抗干扰设计:扫频技术有效抑制介质粘附、温度漂移等影响。
●宽适用性:可检测液体、颗粒、粉末、酱料等多种介质
三、选型匹配与实施
①客户需求匹配:
｡锂基润滑脂(NLGI 2级)
｡环境:户外IP65防护+振动工况
②型号确定:
｡ 选择WKC-P1404(POM材质耐油脂腐蚀)
。量大加订出厂标定:按客户黄油介电常数预设阈值
③成本优势:
。单价仅比浮球开关高15%，但寿命延长5倍
四、安装与设置指南
▲关键步骤:
。探头需垂直安装于黄油液面，距罐壁≥15mm
。避免与金属管道直接接触(防信号干扰)
▲灵敏度设置：
。基础设置:用多圈电位器调节(顺时针增加灵敏度)
。精准模式:连接手持器设定阈值
故障排查
现象 原因 解决方案
输出信号抖动 探头粘附油脂 调灵敏度
无电源指示 电压不足/反接 检查24V DC供电
五、客户使用效果
þ安全提升:
。误报次数从月均20次降为0次，杜绝空转风险
。设备火灾隐患100%消除
þ经济效益:
。泵体维修费年节省￥18万元
。采购成本比电容式进口品牌低60%

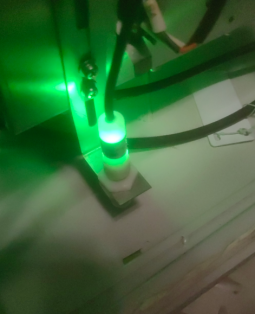

安装图如下：
六、拓展应用:WKC-P1404在高粘度油脂检测领域全面解决方案
①工程机械集中润滑系统
þ应用设备:挖掘机/盾构机自动润滑泵站
þ行业痛点:
。野外失效:传统浮球开关在震动环境下卡死，导致润滑中断(每台设备年损失¥15万+)
。低温失灵:-30℃时黄油凝固，机械式开关无法动作
þWKC-P1404方案:
。抗震设计:通过10G振动测试(ISO 10816标准)
。宽温检测:-25℃~85℃全范围工作，黑龙江某客户冬季连续运行无故障
②食品机械链条润滑
þ应用设备:烘焙生产线输送链润滑装置
þ行业痛点:
。卫生风险:浮球开关结构复杂，滋生细菌(FDA年检不合格3次)
。误停损失:误报导致生产线停机，每小时损失¥2万元
þWKC-P1404方案:
。一体化POM探头:无卫生死角，通过3A认证
。食品级标定:出厂预调食用油检测阈值
③风电齿轮箱油位监测
þ应用设备:风机主齿轮箱润滑系统
þ行业痛点:
。高空维护难:塔筒内更换传感器需吊车作业(单次成本￥8万)
。复合介质:齿轮油混入金属碎屑干扰检测
þWKC-P1404方案:
。10年超长寿命:MTBF>100,000小时(等同风机大修周期)
。抗金属干扰:在含铁屑油液中误报率<0.5%(实测数据)
