印刷机WAYTOP锥形液位传感器WKC1204-NP-FL作缺油墨报警应用案例
解决浮球开关失灵难题，保障印刷质量避免百万损失
一、印刷机是我们现代社会不可缺少的一种机器，文化产业与新闻出版业、包装行业、广告与传媒业、高新技术产业都需要用得上印刷机，绝大多数现代印刷机，尤其是采用液体循环系统的类型，都需要并且广泛使用液位传感器。它们是保证印刷质量、设备稳定运行和生产自动化的重要组成部分。绝大多数现代印刷机，尤其是采用液体循环系统的类型，都需要并且广泛使用液位传感器，在东莞有一家印刷机厂家用着浮球液位开关频繁失灵给公司带来巨大损失，如印刷质量灾难与大量废品、设备严重损坏与高昂维修费、生产中断与效率骤降、引发安全与环境事故，危害巨大。
行业痛点:浮球开关失效引发印刷质量灾难
在印刷行业，油墨液位检测直接影响印刷品质，但传统浮球开关存在严重缺陷:
ý挂墨失效:油墨粘附浮球导致机构卡死，误报率高达70%
ý腐蚀损坏:溶剂型油墨腐蚀金属部件，寿命不足6个月
ý损失巨大:单次缺墨未报警导致印刷废品损失￥5万+
东莞某高端印刷机制造商原使用XX品牌浮球开关，结果:
●每月因油墨检测失灵产生废品损失￥12万+
●设备维修频率增加3倍，年维修费超￥20万
二、解决方案:Waytop WKC1204-NP-FL液位传感器（液位计、液位开关）核心优势
①技术突破(VS浮球开关)锥形免挂料设计(专利号:ZL 2015 2 0344946X）
对比项 | WKC1204-NP-FL | 浮球开关 |
抗粘附能力 | 锥形PEEK探头（挂墨量＜0.1g） | 100%粘附且卡死 |
耐腐蚀性 | 316L不锈钢耐受酯类/酮类溶剂 | 304不锈钢6个月腐蚀穿孔 |
精度控制 | 手持器实时显示检测数值 | 机械式不可调节 |
可靠性 | 无活动部件，寿命5年+ | 机械结构易损坏 |
关键参数
●检测精度:可检测油墨液面±1mm变化
●响应速度:20ms(快速触发补墨系统)
●耐溶剂性:通过24小时酮类溶剂浸泡测试
②规格参数
型号：WKC1204-NP-FL；检测对象：胶水、墨水、液体、粉剂、颗粒；耐压：0-0.4Mpa
防护等级：IP65； 环境温度：-25~60°C；介质温度：-25~85°C
工作电压：DC12-24V；设置方式：多圈精密电位器或手持器；
检测速度：响应速度为20ms,开关输出功率2HZ
出线方式：M12-5芯防水航空连接器
LED显示：红色-电源指示，绿色-输出指示
保护：极反保护、过流保护
输出信号：最大输出100mA,NPN,PNP双路输出
特性：锥形探头挂料不误报、稳定性强
材质：PEEK+316L不锈钢
③专利认证号：
1、锥形免挂料设计：ZL 2015 2 0344946X
2、CE：HTT202109427E
3、ROHS：HTT202109427R
4、ISO9001：04624Q15432R1S
④工作原理
1. 产品概述
Waytop稳妥系列电容式料位/液位传感器，采用高频扫频电容检测技术，通过内部算法程序实时分析电容变化，实现对物料有无的精准测量。产品支持与全液晶手持器联动，可直观调节参数及灵敏度。
2. 核心检测原理
传感器基于介质介电常数变化引起电容值改变的原理工作:
●电极结构:传感器电极与待测物料构成电容系统的两极。
●电容形成:当电极接触物料时，电极-物料间形成等效电容，其容值由以下因素决定:
C:电容值
ε:物料介电常数
A:电极有效面积
*d*:电极与物料间距
●物料高度变化时，介电常数(ε)或接触面积(A)改变，导致电容值(9)实时变化，传感器通过高频扫频技术捕捉该信号。
3. 工作流程
①信号激励:内置MCU输出扫频信号至电极。
②电容检测:实时监测电极间电容值，并通过独有算法滤除干扰。
③信号输出:将电容变化量转换为标准开关量信号输出。
④人机交互:可选配手持器实时显示液位参数，支持灵敏度校准。
4. 技术优势
●抗干扰设计:扫频技术有效抑制介质粘附、温度漂移等影响。
●宽适用性:可检测液体、颗粒、粉末、酱料等多种介质

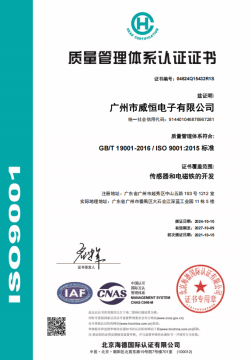

⑤通过ISO9001质量管理体系认证
三、选型匹配与实施
1. 客户需求匹配:
。油墨类型:UV油墨、溶剂型油墨
。环境要求:IP65防护，耐受清洗剂喷洒
2. 型号确定:
。选择WKC1204-NP-FL
。量大可出厂标定:按客户常用油墨介电常数优化阈值
四、安装与设置指南
▲安装规范的关键步骤:
。探头垂直安装于墨盒侧壁，距底部10-375px
。避免安装在循环泵出口(防气泡干扰)
故障排查
现象 | 原因 | 解决方案 |
持续误报警 | 探头油墨固化 | 手持器调整灵敏度 |
信号输出异常 | 电源干扰 | 加装磁环或独立供电 |
五、客户使用效果
þ印刷质量提升:
。因缺墨导致的废品率从70%降至0.2%
。客户投诉减少95%
þ经济效益:
。年节省废品损失￥60万+
。设备维修费减少￥18万/年
安装效果图
六、拓展应用场景
1. 柔印机水墨检测:耐水基油墨腐蚀版本
2. 凹印机溶剂罐:防爆版本适用于易燃环境
3. 数码喷墨设备:高精度检测纳米级墨水液位
七、合规声明
行业革命:突破高粘度油墨检测壁垒
认证矩阵:通过CE/ROHS/ISO9001三重认证
结论：小传感器，大风险
可以把液位传感器看作印刷机这个复杂生态系统的“神经末梢”。它们负责向“大脑”(PLC控制系统)传递关键信息。
。优质的传感器:提供准确、可靠的信号，让大脑做出正确决策，保证整个系统流畅、高效、安全地运行。
。劣质的传感器:相当于向大脑传递虚假情报，会导致大脑下达错误的指令(如该补水时不补、该停机时不停)，最终引发一系列混乱和灾难性的后果。
因此，在采购和维护印刷设备时，绝对不能在传感器这类“小东西”上节约成本。选用高品质、高可靠性的品牌传感器，并将其纳入定期预防性维护计划，是保障生产稳定、降低成本、维护公司声誉的明智之举。
供稿人：广州市威恒电子有限公司液位传感器事业部：林工，电话：18126703797
