工业设备灌胶机WAYTOP锥形液位传感器WKC1204-NP-V3作防止泵空抽应用案例

前言

在电子制造、汽车电子等工业领域，灌胶机是实现产品封装保护的关键设备。其胶液位监测的可靠性直接关系到生产连续性与设备安全。传统液位传感器在粘稠胶水环境中极易挂料失效，导致误报警引发计量泵空抽损坏。东莞某知名灌胶机制造商因传感器故障，年维修成本超35万元，客户索赔达120万元。为彻底解决这一痛点，该制造商最终选择了广州市威恒电子有限公司的WAYTOP锥形液位传感器WKC1204-NP-V3

一、客户情况与痛点分析

·客户背景:东莞某知名工业自动化设备制造商，专注于高精度灌胶机研发

·设备名称:全自动双组份灌胶机

·现状与痛点:

该制造商原先使用某品牌电容式液位传感器，存在严重问题:

。传感器探头被环氧树脂粘附，导致持续误报警

。计量泵空抽损坏月均2起，单次维修费用8000元

。年维修成本超过35万元

。因设备故障导致客户停产，年索赔金额达120万元

二、WKC1204-NP-V3产品亮点与规格参数

●产品名称：扫频电容式锥形液位传感器（又名：液位计、液位开关）

●型号：WKC1204-NP-V3

●特点:

1、锥形免挂液专利设计,适合高黏性食品、油脂、液体等的介质检测

2、电容式原理,接触式检测,输出开关频率可达50HZ

3、耐腐蚀性:采用PEEK,316L不锈钢,可耐酸碱

4、可订做PWM功能

●专利认证号：

1、锥形免挂料设计：ZL 2015 2 0344946X

2、CE：HTT202109427E

3、ROHS：HTT202109427R

4、ISO9001：04624Q15432R1S

●详细规格参数

三、产品原理

1. 产品概述

Waytop稳妥系列电容式料位/液位传感器，采用高频扫频电容检测技术，通过内部算法程序实时分析电容变化，实现对物料有无的精准测量。产品支持与全液晶手持器联动，可直观调节参数及灵敏度。

2. 核心检测原理

传感器基于介质介电常数变化引起电容值改变的原理工作:

●电极结构:传感器电极与待测物料构成电容系统的两极。

●电容形成:当电极接触物料时，电极-物料间形成等效电容，其容值由以下因素决定:

C:电容值

ε:物料介电常数

A:电极有效面积

*d*:电极与物料间距

●物料高度变化时，介电常数(ε)或接触面积(A)改变，导致电容值(9)实时变化，传感器通过高频扫频技术捕捉该信号。

3. 工作流程

①信号激励:内置MCU输出扫频信号至电极。

②电容检测:实时监测电极间电容值，并通过独有算法滤除干扰。

③信号输出:将电容变化量转换为标准开关量信号输出。

④人机交互:可选配手持器实时显示液位参数，支持灵敏度校准。

4. 技术优势

●抗干扰设计:扫频技术有效抑制介质粘附、温度漂移等影响。

●宽适用性:可检测液体、颗粒、粉末、酱料等多种介质

特点与亮点如下：

。防挂料设计:独特锥形探头结构有效防止胶水附着

。高可靠性:无机械活动部件从根本上解决卡死问题

。快速响应:20ms响应速度，实时监测液位变化

。耐腐蚀材质:PEEK+316L不锈钢组合，适应各种胶水环境

四、严谨的选型与匹配过程

●客户具体要求:

。彻底解决胶水粘附问题

。耐受各种化学胶水腐蚀

。防护等级不低于IP65

。响应时间<50ms

。将泵空抽事故降低95%以上

●匹配分析:

。原理匹配:射频导纳技术对介质粘附不敏感

。结构匹配:锥形探头避免胶水堆积

。性能匹配:20ms快速响应，超出客户要求

。材质匹配:316L不锈钢和PEEK耐腐蚀性强

五、使用注意事项与设置指南

1.安装要求:

。安装在胶桶侧壁，避开进料口位置

。建议安装高度在泵吸入口上方150mm

。使用密封胶带，安装扭矩不超过25N·m

2.参数设置:

。使用液晶手持器精确设定报警点

。设置低位报警点，建议在最低安全液位上方30mm

。校准胶水介电常数参数

3.维护要点:

。每周检查探头清洁状态

。使用兼容清洗剂定期维护

。避免使用尖锐工具清理探头

六、应用效果与价值提升

采用WAYTOP解决方案后，客户获得显著效益:

●设备故障:泵空抽事故减少98%

●维修成本:年维修费用降低90%

●生产效率:设备利用率提升32%

●客户索赔:年索赔金额减少96%

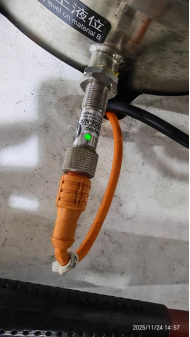

安装效果图

七、应用拓展与公司实力

此案例的成功实施，证明WAYTOP WKC1204-NP-V3在粘稠介质检测领域的卓越性能，可拓展至:

●电子行业:锡膏、红胶搅拌设备

●汽车制造:密封胶、结构胶供料系统

●新能源行业:导热胶、封装胶检测

●公司介绍:广州市威恒电子有限公司深耕液位料位检测领域二十余年，是集研发、生产、销售于一体的高新技术企业。

●事业部特长:传感器事业部专注于攻克各种复杂工况下的液位、料位检测难题，擅长为客户提供非标定制化解决方案，如特殊材质、特殊长度、特殊接口等。

●研发实力:拥有专业的研发团队和先进的检测实验室，持续创新，已获得多项国家专利，产品性能比肩国际品牌。

供稿人：广州市威恒电子有限公司液位传感器事业部：林工，电话：18126703797
