食品机械酱料灌装机WAYTOP锥形料位传感器WKC319-H41-NP自动停泵应用案例

前言

在食品机械行业，酱料灌装机的稳定运行直接关系到生产效率和产品质量。料位传感器作为自动停泵控制的关键部件，其耐高温和防粘附性能至关重要。传统传感器在酱料高温环境下易失效，且难以应对粘稠物料挂料问题，导致灌装量不准、泵体空转损坏，甚至引发整线停机。长沙某知名食品机械制造商因传感器故障，单月停机损失超20小时，直接经济损失达12万元，客户投诉索赔金额累计超50万元。为彻底解决这一痛点，该制造商最终选择了广州市威恒电子有限公司的WAYTOP锥形液位传感器WKC319-H41-NP。

一、客户情况与痛点分析

·客户背景:长沙某知名食品机械制造商，专注于酱料灌装设备研发生产

·设备名称:全自动酱料灌装机

·现状与痛点:

该制造商原先使用某品牌普通电容式传感器，存在严重问题:

。传感器不耐高温，在85C酱料环境中频繁失效

。探头表面易粘附酱料，导致误报警和停泵失灵

。每月因传感器故障导致停机时间超过20小时，直接损失12万元

。灌装量不准导致的客户投诉率高达8%，年索赔金额超50万元

二、WAYTOP解决方案:WKC319-H41-NP产品亮点与规格参数

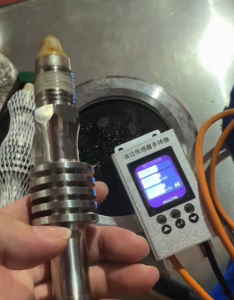

●产品名称：扫频电容式锥形料位传感器（又名：料位计、料位开关）

●型号：WKC319-H41-NP

●特点:

1、耐高温设计、检测介质温度可达150℃

2、锥形免挂液设计

3、可检测污水高粘稠、低静电、常规的介质、粉末

4、防护等级IP68,防尘防水

5、输出可设置PWM(手持器设置)

●专利认证号：

1、锥形免挂料设计：ZL 2015 2 0344946X

2、CE：HTT202109427E

3、ROHS：HTT202109427R

4、ISO9001：04624Q15432R1S

●规格参数:

三、产品原理

1. 产品概述

Waytop稳妥系列电容式料位/液位传感器，采用高频扫频电容检测技术，通过内部算法程序实时分析电容变化，实现对物料有无的精准测量。产品支持与全液晶手持器联动，可直观调节参数及灵敏度。

2. 核心检测原理

传感器基于介质介电常数变化引起电容值改变的原理工作:

●电极结构:传感器电极与待测物料构成电容系统的两极。

●电容形成:当电极接触物料时，电极-物料间形成等效电容，其容值由以下因素决定:

C:电容值

ε:物料介电常数

A:电极有效面积

*d*:电极与物料间距

●物料高度变化时，介电常数(ε)或接触面积(A)改变，导致电容值(9)实时变化，传感器通过高频扫频技术捕捉该信号。

3. 工作流程

①信号激励:内置MCU输出扫频信号至电极。

②电容检测:实时监测电极间电容值，并通过独有算法滤除干扰。

③信号输出:将电容变化量转换为标准开关量信号输出。

④人机交互:可选配手持器实时显示液位参数，支持灵敏度校准。

4. 技术优势

●抗干扰设计:扫频技术有效抑制介质粘附、温度漂移等影响。

●宽适用性:可检测液体、颗粒、粉末、酱料等多种介质

特点与亮点如下：

。防粘附设计:独特锥形探头结构，有效防止粉尘堆积

。高可靠性:无机械活动部件，从根本上解决卡死问题

。宽压适用:耐受-0.1~1Mpa压力范围，适应负压工况

。双重防护:IP68防护等级，确保在粉尘环境中稳定运行

四、严谨的选型与匹配过程

●客户具体要求:

。耐受85C以上高温环境

。防酱料粘附，确保检测准确性

。符合食品卫生安全标准

。响应时间<1秒

。防护等级不低于IP67

●匹配分析:

。温度匹配:150℃耐温设计，远超客户要求

。卫生匹配:316L不锈钢和PEEK均为食品级材料

。结构匹配:锥形探头和IP68防护确保长期稳定

。性能匹配:0.5s快速响应，满足精准停泵需求

五、使用注意事项与设置指南

1.安装要求:

。安装在储料罐侧壁，避开搅拌器工作区域

。建议安装高度在泵吸入口上方100-200mm

。使用食品级密封材料，安装扭矩不超过30N·m

2.参数设置:

。使用专用设置器调整检测灵敏度

。设置低位报警点，建议储料罐容量15%位置

。校准温度补偿参数

3.维护要点:

。每周检查探头清洁状态

。使用食品级清洗剂定期维护

。避免使用硬物刮擦探头表面

六、应用效果与价值提升

采用WAYTOP解决方案后，客户获得显著效益:

●停机时间:传感器相关故障导致的停机减少95%

●生产效率:设备综合效率提升25%

●质量提升:灌装准确率提升至99.5%，客户投诉率降至0.5%

●维护成本:年度维护费用降低70%，年节约成本约80万元

安装效果图

七、应用拓展与公司实力

此案例的成功实施，证明WAYTOP WKC319-H41-NP在食品机械领域的卓越性能，可拓展至:

●调味品生产:酱油、醋等液体灌装

●乳制品加工:酸奶、乳酪灌装设备

●饮料行业:果酱、糖浆灌装线

●公司介绍:广州市威恒电子有限公司深耕液位料位检测领域二十余年，是集研发、生产、销售于一体的高新技术企业。

●事业部特长:传感器事业部专注于攻克各种复杂工况下的液位、料位检测难题，擅长为客户提供非标定制化解决方案，如特殊材质、特殊长度、特殊接口等。

●研发实力:拥有专业的研发团队和先进的检测实验室，持续创新，已获得多项国家专利，产品性能比肩国际品牌。

供稿人：广州市威恒电子有限公司液位传感器事业部：林工，电话：18126703797
