环保设备集尘器WAYTOP锥形料位传感器WKC319-L100-NP防堵塞报警应用案例

前言

在工业环保领域，集尘器是控制粉尘污染的核心设备。其灰斗料位监测的可靠性直接关系到整个系统的稳定运行与安全生产。传统不耐挂料的传感器在细密粉尘环境中极易因粘附而失灵，导致灰斗堵塞、滤芯糊死，甚至引发设备损坏与停产损失。武汉某知名环保设备制造商曾因传感器故障，单次维修费用超5万元，并面临客户产线停摆的索赔风险。为彻底解决这一痛点，该制造商最终选择了广州市威恒电子有限公司的WAYTOP锥形料位传感器WKC319-L100-NP。

一、客户情况与痛点分析

·客户背景:武汉某知名环保集尘设备制造商，服务于多家汽车制造及金属加工企业

·设备名称:工业脉冲式集尘器

·现状与痛点:

该制造商原先使用某品牌射频导纳传感器，存在严重问题:

。传感器探头表面平坦，细密粉尘粘附导致持续误报警

。平均每月需停机清理2-3次，每次清理影响客户生产4小时

。半年内因灰斗堵塞导致滤芯糊死，单次维修成本达5.2万元

。因设备故障导致客户产线停摆，面临巨额索赔风险

二、WAYTOP解决方案:WKC319-L100-NP产品亮点与规格参数

●产品名称：扫频电容式锥形料位传感器（又名：料位计、料位开关）

●型号：WKC319-L100-NP

●特点:

1、锥形免挂液设计

2、探头加长设计,长达250px

3、可检测无水、高粘稠、低静电、常规的介质、粉末

4、一点示教学习或上机位精细设定

5、防护等级IP68,防尘防水、抗高压、耐腐蚀

6、输出可设置PWM(手持器设置)

●专利认证号：

1、锥形免挂料设计：ZL 2015 2 0344946X

2、CE：HTT202109427E

3、ROHS：HTT202109427R

4、ISO9001：04624Q15432R1S

●规格参数:

三、产品原理

1. 产品概述

Waytop稳妥系列电容式料位/液位传感器，采用高频扫频电容检测技术，通过内部算法程序实时分析电容变化，实现对物料有无的精准测量。产品支持与全液晶手持器联动，可直观调节参数及灵敏度。

2. 核心检测原理

传感器基于介质介电常数变化引起电容值改变的原理工作:

●电极结构:传感器电极与待测物料构成电容系统的两极。

●电容形成:当电极接触物料时，电极-物料间形成等效电容，其容值由以下因素决定:

C:电容值

ε:物料介电常数

A:电极有效面积

*d*:电极与物料间距

●物料高度变化时，介电常数(ε)或接触面积(A)改变，导致电容值(9)实时变化，传感器通过高频扫频技术捕捉该信号。

3. 工作流程

①信号激励:内置MCU输出扫频信号至电极。

②电容检测:实时监测电极间电容值，并通过独有算法滤除干扰。

③信号输出:将电容变化量转换为标准开关量信号输出。

④人机交互:可选配手持器实时显示液位参数，支持灵敏度校准。

4. 技术优势

●抗干扰设计:扫频技术有效抑制介质粘附、温度漂移等影响。

●宽适用性:可检测液体、颗粒、粉末、酱料等多种介质

特点与亮点如下：

。防粘附设计:独特锥形探头结构，有效防止粉尘堆积

。高可靠性:无机械活动部件，从根本上解决卡死问题

。宽压适用:耐受-0.1~1Mpa压力范围，适应负压工况

。双重防护:IP68防护等级，确保在粉尘环境中稳定运行

四、严谨的选型与匹配过程

客户具体要求:

。在细密粉尘环境中保证3个月内零误报

。耐受负压工况，适应脉冲清灰压力波动

。防护等级不低于IP67

。响应时间<1秒

。减少90%以上的维护频次

匹配分析:

。原理匹配:射频导纳技术对介质粘附不敏感，确保检测稳定性

。结构匹配:锥形探头避免粉尘堆积，IP68防护确保长期可靠性

。性能匹配:0.5s快速响应，满足实时监控需求

。材质匹配:316L不锈钢耐磨损，PEEK绝缘性能优异

五、使用注意事项与设置指南

1.安装要求:

。安装在灰斗侧壁，避开进料直接冲击位置

。建议安装高度在排灰口上方300-500mm

。使用生料带密封，安装扭矩不超过35N·m

2.参数设置:

。使用专用设置器调整检测灵敏度

。设置高位报警点，建议灰斗容量80%位置

。校准温度补偿参数

3.维护要点:

。每季度检查探头清洁状态

。定期检查电气连接可靠性

。避免硬物碰撞探头尖端

六、应用效果与价值提升

采用WAYTOP解决方案后，客户获得显著效益:

●维护成本:传感器相关维护费用降低95%

●设备可用率:因料位计故障导致的停机时间减少98%

●综合效益:避免滤芯糊死等重大故障，单台设备年节约维护成本超8万元

●客户满意度:设备可靠性提升，获得客户长期采购订单

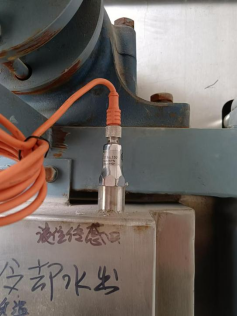

安装效果图

七、应用拓展与公司实力

此案例的成功实施，证明WAYTOP WKC319-L100-NP在粉尘料位检测领域的卓越性能，可拓展至:

·粉体输送:储料仓料位控制

·粮食加工:谷物、面粉仓料位监测

·化工行业:粉末原料料位检测

●公司介绍:广州市威恒电子有限公司深耕液位料位检测领域二十余年，是集研发、生产、销售于一体的高新技术企业。

●事业部特长:传感器事业部专注于攻克各种复杂工况下的液位、料位检测难题，擅长为客户提供非标定制化解决方案，如特殊材质、特殊长度、特殊接口等。

●研发实力:拥有专业的研发团队和先进的检测实验室，持续创新，已获得多项国家专利，产品性能比肩国际品牌。

供稿人：广州市威恒电子有限公司液位传感器事业部：林工，电话：18126703797
